Und so einfach funktioniert die Messung mit dem HMP PDGpro

Mit den Pfeiltasten wählen Sie jeweils eine Funktion aus und bestätigen diese mit ENTER.

Grundsätzlich gilt – aktive Funktionen sind farbig, inaktive sind Grau hinterlegt.

MessungSpeicherEinstellungen

Es erscheint die Sicherheitsabfrage, ob Messuhr und Messkopf richtig verbunden sind. Mit ENTER bestätigen.

Bei eingeschaltetem GPS, erfolgt darauf die Lokalisierung der Messstelle. Bestätigen Sie mit ENTER, wenn die Koordinaten erscheinen. Bestätigen Sie vorher, wird die Messung ohne GPS gestartet.

HMP PDGpro Video

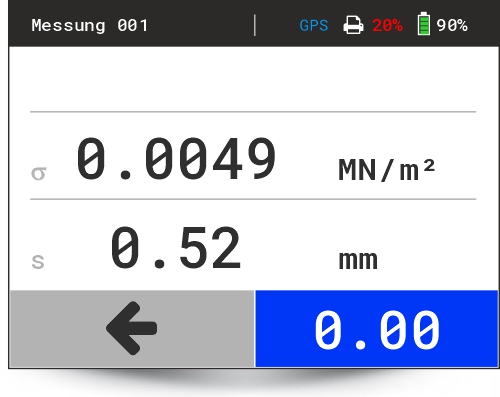

Nullen Sie die Belastung, indem Sie die Auswahl bestätigen.

Erhöhen Sie jetzt die Belastung auf 0,01MN/m². Betätigen Sie dazu die Pumpe der Hydraulik, bis der Wert erreicht ist.

Nullen Sie jetzt die Messuhr.

Bestätigen Sie mit ENTER und der erste Messpunkt, die Vorbelastung, wird gespeichert.

Es folgt die stufenweise Be- und Entlastung der Lastplatte.

Die Sollwerte der Messpunkte für den Statischen Plattendruckversuch nach DIN 18134 sind im Messgerät hinterlegt und werden in der obersten Zeile angezeigt.

Erhöhen Sie die Belastung langsam bis zum nächsten Sollwert.

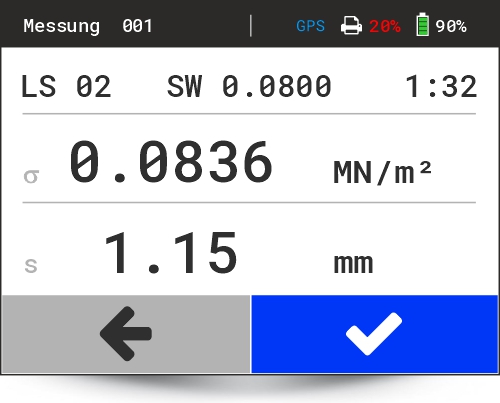

Halten Sie den Wert durch Betätigung der Pumpe für ca. 1 Minute.

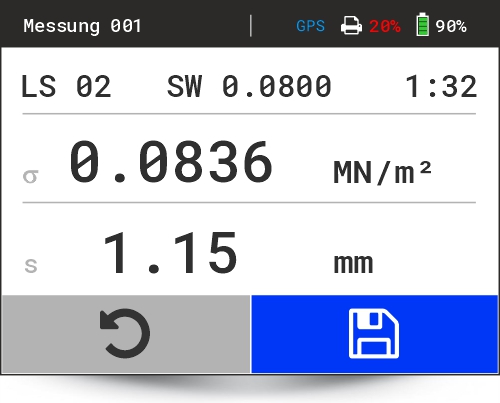

Wenn der Setzungswert stabil bleibt, übernehmen Sie die Messwerte mit ENTER und der zweite Messpunkt wird gespeichert.

Falls nötig, können Sie den gehaltenen Wert auch verwerfen bzw. wiederholen, um durch eine Be- oder Entlastung näher an den Sollwert der Laststufe zu gelangen.

Durch erneutes Bestätigen mit ENTER werden die Daten endgültig gespeichert und der nächste Sollwert wird angezeigt.

Erhöhen Sie die Belastung nun wieder stufenweise bis zum nächsten Sollwert.

Halten und speichern Sie die jeweiligen Werte.

Erhöhen Sie die Belastung nun stufenweise bis zum nächsten Sollwert und verfahren Sie so, wie zuvor beschrieben.

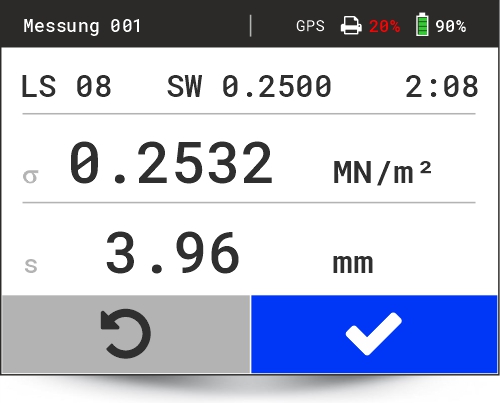

Wird der angezeigte Sollwert kleiner, beginnt die Entlastung.

Verringern Sie die Belastung durch vorsichtiges Drehen am Ventil der Hydraulik, bis zum Sollwert. Halten Sie den Wert für etwa 1 Minute und speichern Sie ihn.

Verringern Sie die Belastung nun stufenweise bis zum nächsten Sollwert. Halten und speichern Sie die jeweiligen Werte.

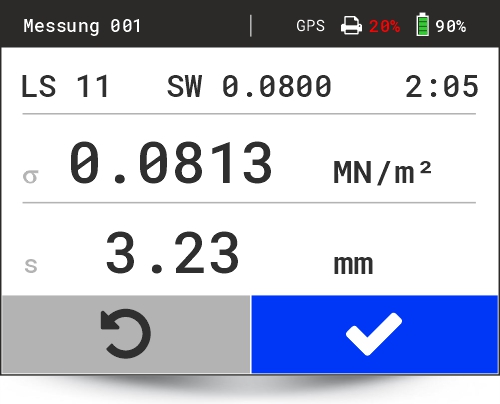

Nach der stufenweisen Entlastung beginnt die Zweitbelastung.

Erhöhen Sie die Belastung wieder stufenweise bis zum nächsten Sollwert.

Halten und speichern Sie die jeweiligen Werte.

Nach dem Speichern der letzten Belastungsstufe wird das Ergebnis im Display angezeigt.

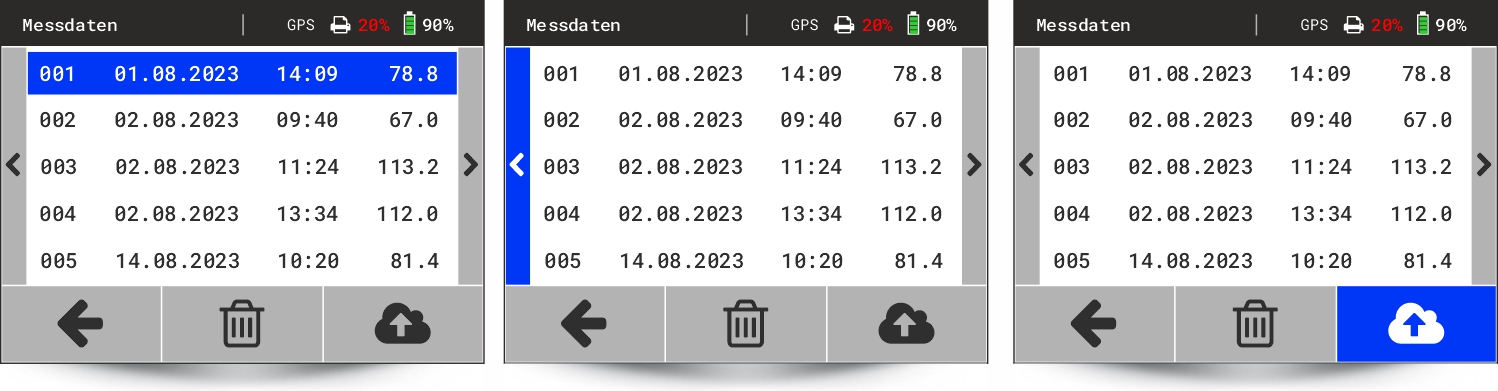

Hier sind alle gespeicherten Messreihen übersichtlich für die weitere Verarbeitung und Dokumentation abgelegt.

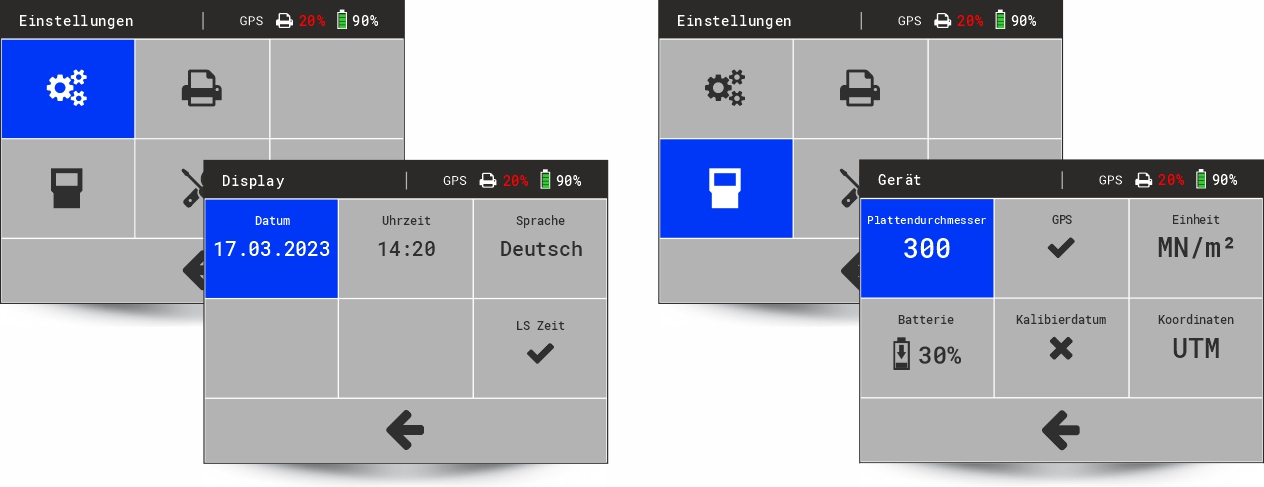

Passen Sie die Anzeige und Gerätekonfigurationen Ihren Bedingungen an.
Wählen Sie für die Menüführung eine von vielen Sprachen und nutzen Sie national übliche Maßeinheiten.
